Triplexer RF Power Splitter Combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHz

SHENZHEN ZD TECH CO., LTD
Contact Now

Triplexer RF Power Splitter Combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHz

  • 1
  • 2

Brand Name : ZD

Model Number : ZD-TP-727-3:1NF

Certification : Rohs

Place of Origin : china

MOQ : NEGOTIABLE

Price : NEGOTIABLE

Frequency Range (MHz) : 698-2700

Isolation (dB) : ≥50

Return Loss(dB) : ≥20

PIM3 (@2x43 dBm Carrier) (dBc) : ≤-150

Impedance (Ω) : 50

Input Power (W) : ≤300

Contact Now

rf triplexer combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHz combiner



Description:

Port1: 698-960MHz; Port2: 1710-1880MHz; Port3: 1920-2170MHz

Preconfigured all DC/AISG by pass

Single unit

Electrical Specifications
Frequency Range (MHz) 698-960 1710-1880   1920-2170
Insertion Loss (dB) ≤0.25   ≤0.35
Isolation (dB)   ≥50
Return Loss(dB)   ≥20
PIM3 (@2x43 dBm Carrier) (dBc)   ≤-150
DC/AISG By Pass   Pass
Input Power (W)   ≤300
Impedance (Ω)   50

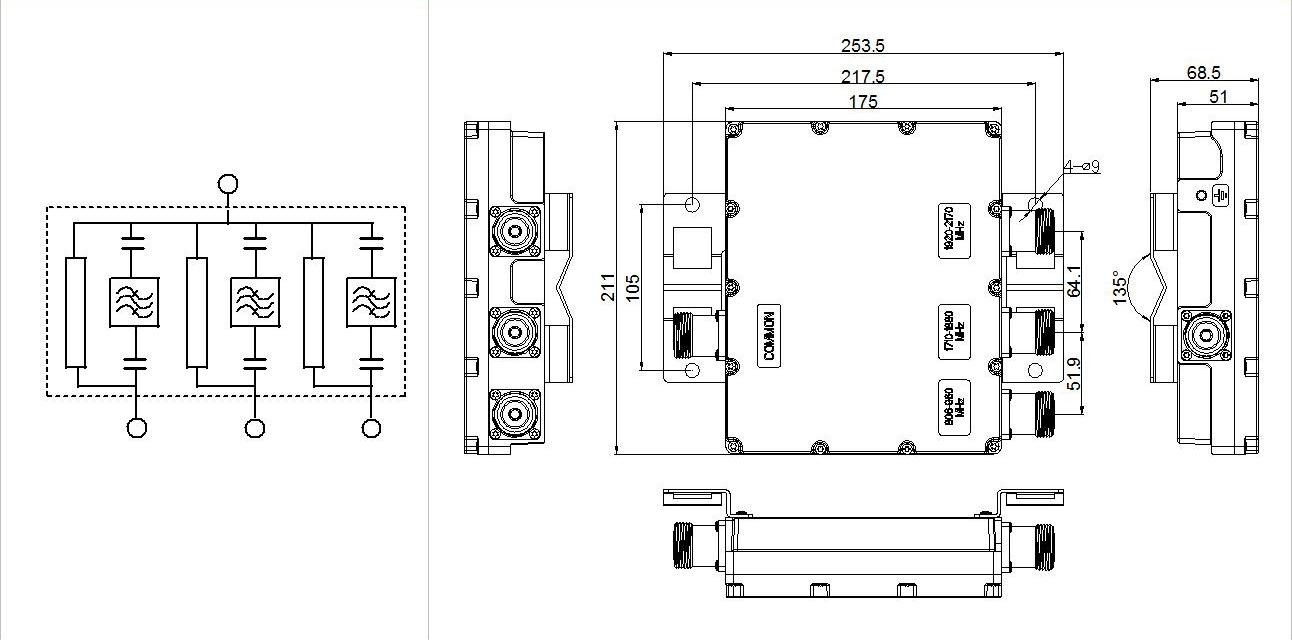

Mechanical Specifications
Dimensions, HxWxD (excluding connectors and mounting bracket) (mm) / (in)



211x175x51 / 8.3x6.9x2.0


Weight (including connectors and mounting bracket) (kg) / (lb) 3.6 / 8.0

Connector Type 7/16 DIN-Female

Color Light Gray

Mounting Pole (clamps included for Ф35-125mm pole) or Wall Mounted

Operational Temperature (°C) -40 to +65

Operational Humidity (%) ≤95

Ingress Protection Class IP67(Indoor and Outdoor)

Lightning Protection 3kA; 10/350 μs pulse




Triplexer RF Power Splitter Combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHz

 Triplexer RF Power Splitter Combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHzTriplexer RF Power Splitter Combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHz


Product Tags:

electrical power splitter



passive antenna splitter


Buy cheap Triplexer RF Power Splitter Combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHz product

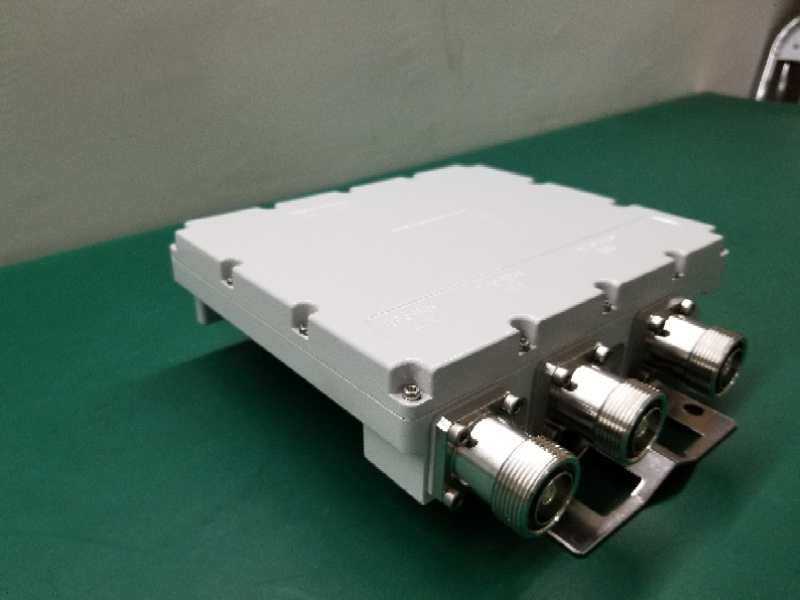

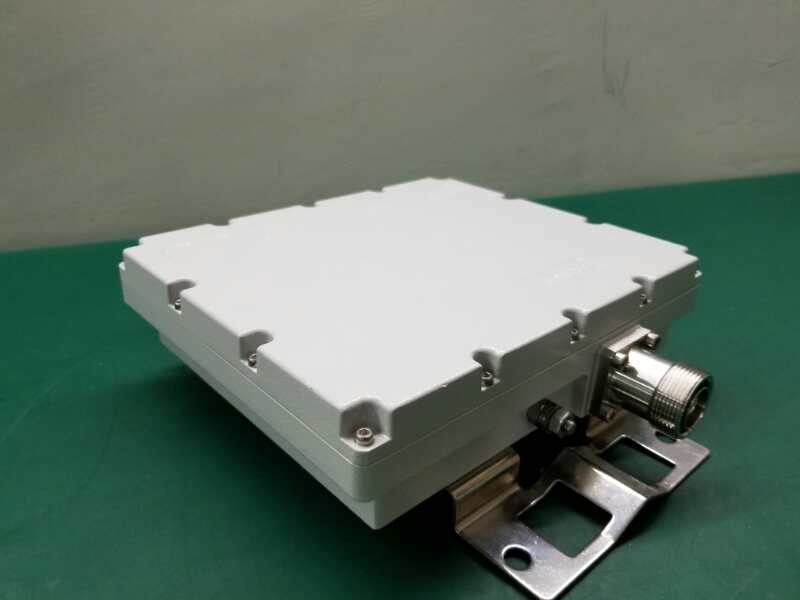

Triplexer RF Power Splitter Combiner CDMA-GSM DCS WCDMA LTE 698-2700 MHz Images
